Приветствуем Вас дорогие подписчики и гости нашего Блога, сегодня мы хотим начать новую рубрику «работы мастеров» в ней мы будем собирать самые интересные работы по установке приборных накладок, комплектов и т.д. в приборную панель.

И первым нашим гостем и по совместительству мастером будет Bot-J200  , который провел восхитительную работу на приборной панелью Chevrole Lacetti


Всем  привет!
Хочу представить на обзор свою работу.
———————————

<img src="data:;base64,» />
Полный размер

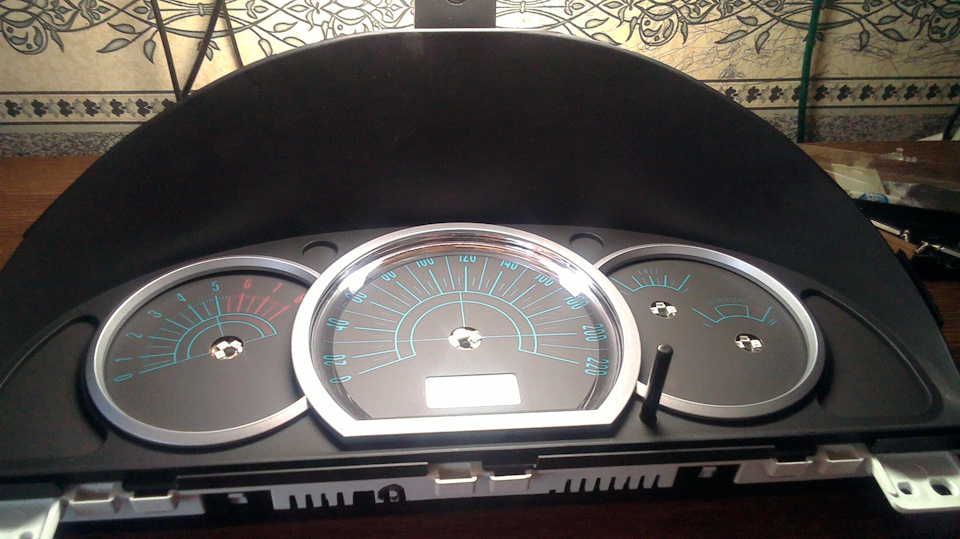

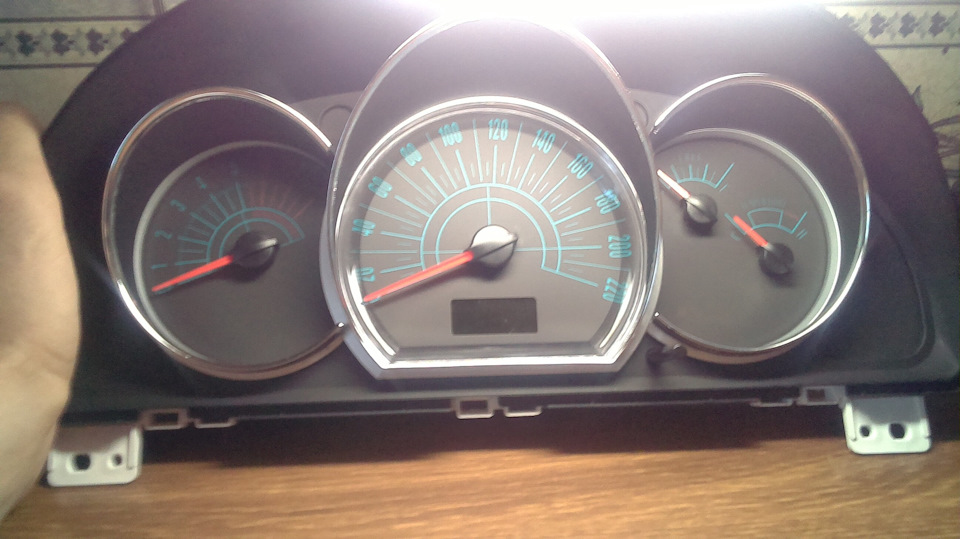

готовая работа

———————————
Работа была произведена мною, на панели Лачетти моего друга.
————————
О том, как пришла ко мне эта идея и именно за ретро-стиль, и что всё таки меня подтолкнуло на переделку, об этом история умалчивает!
————————
За разработку стиля взялся я сам, а помог мне в этом сильно Серёга, он же и воплотил в жизнь данную накладку. Его работа выполнена выше всех похвал, от моих капризов в разработке, до его посылки!

<img src="data:;base64,» />
Полный размер

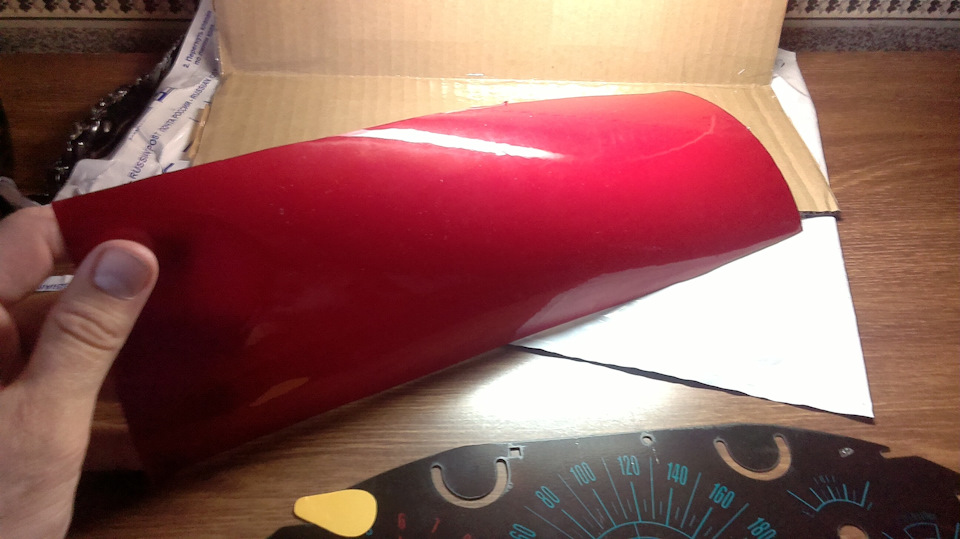

Все отлично и грамотно упаковано, за вариант с красной подсветкой — отдельное спасибо!

—————————————

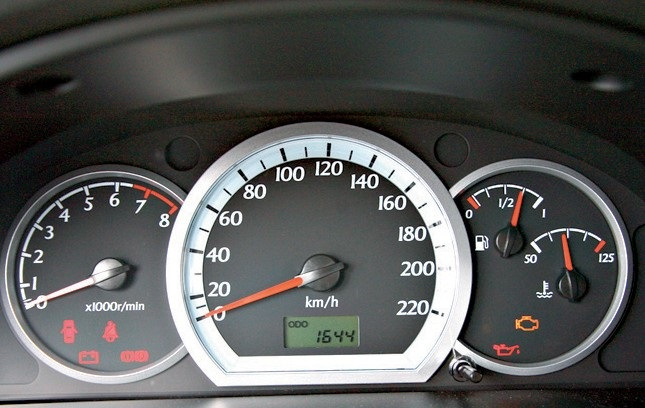

Вот так выглядит панель в оригинале.

<img src="data:;base64,» />
оригинал

—————————————
За плату подсветки, огромное спасибо ещё одному Серёге.
Под его чётким руководством и моими руками все было успешно вмонтировано в панель.

<img src="data:;base64,» />
Полный размер

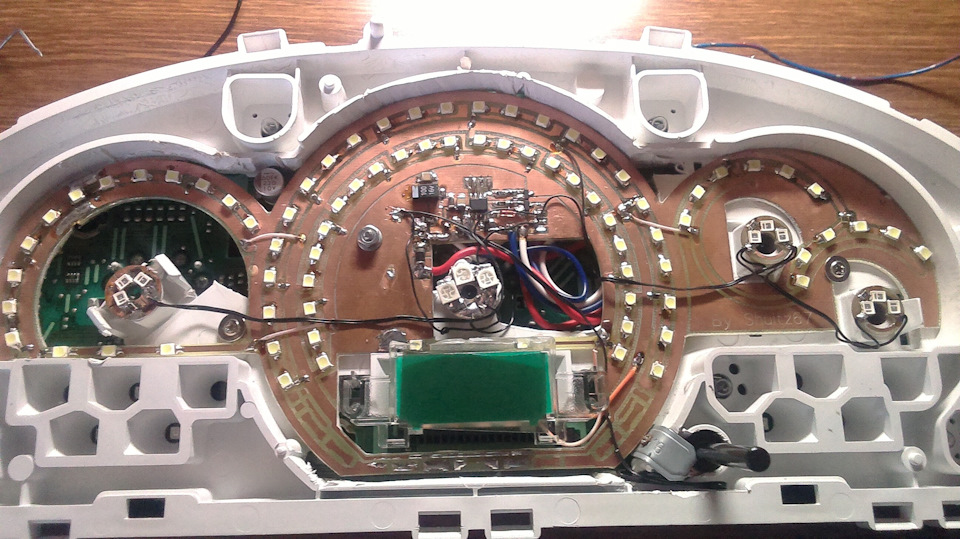

монтаж платы

—————————————
Была произведена инверсия экрана одометра.
С цветами подсветки было 2 варианта:

— красный, в поддержку стрелкам

<img src="data:;base64,» />
Полный размер
красный

— зеленый, в тему шкал

<img src="data:;base64,» />
Полный размер

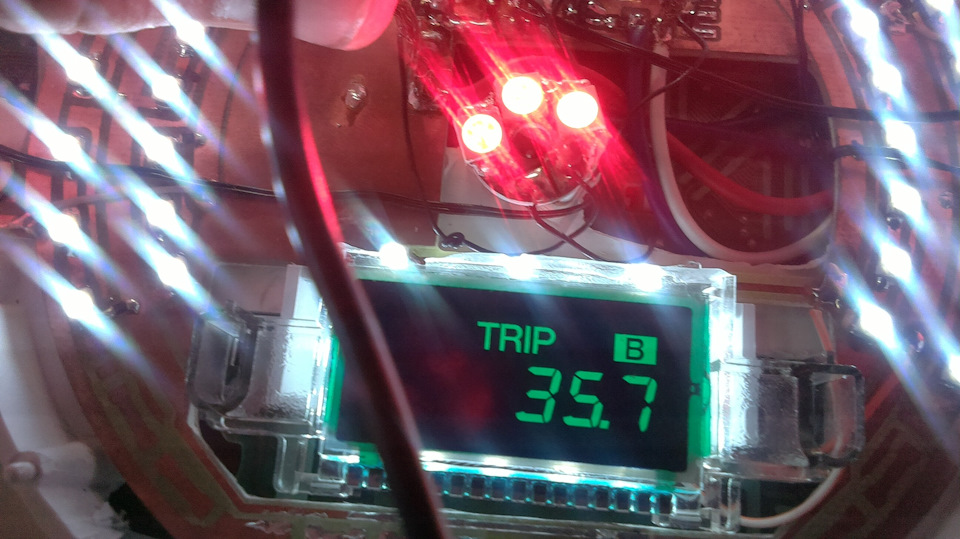

зеленый

Решил остановиться на втором варианте с зелеными цифрами.
————————————-

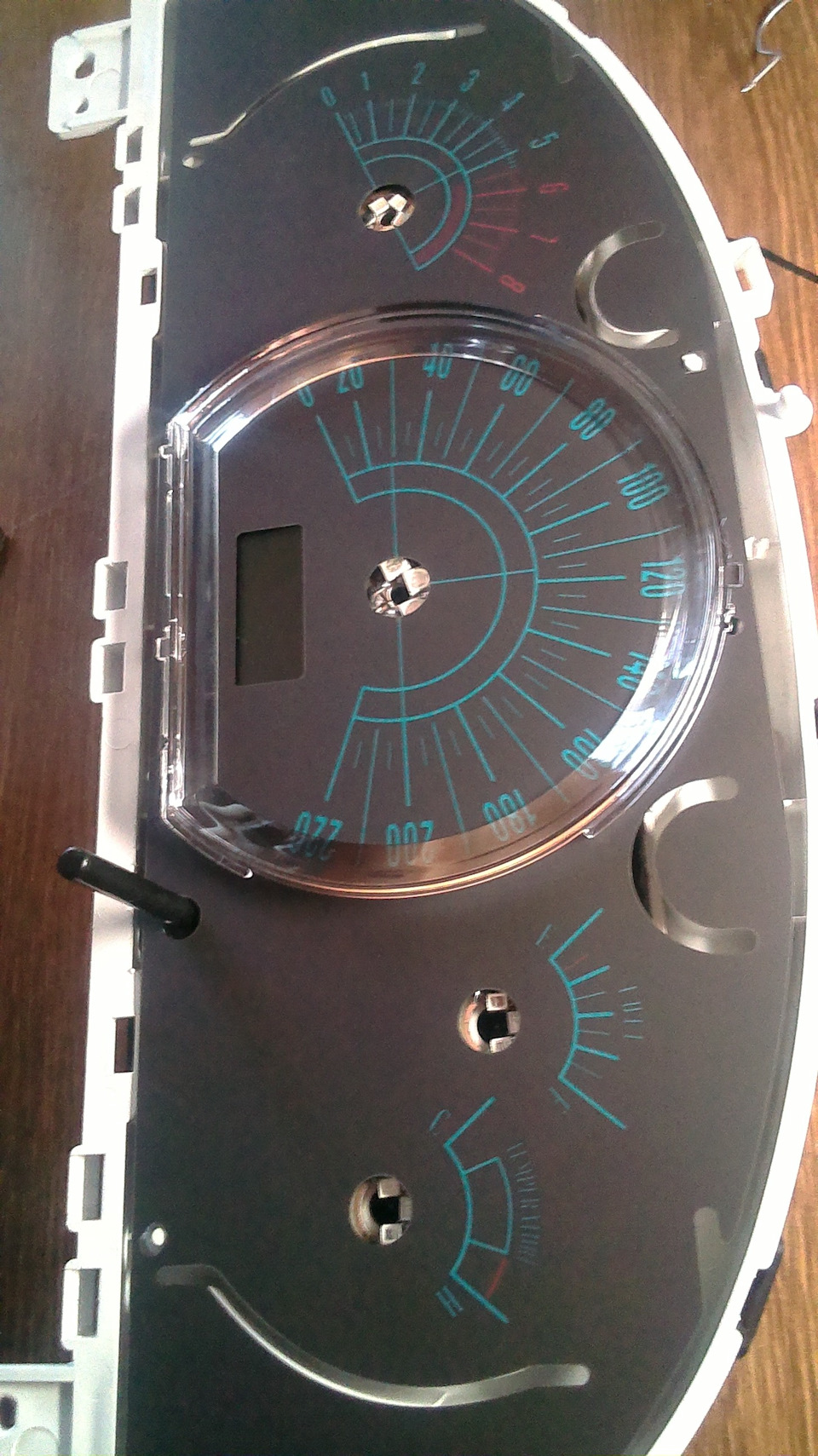

Далее установка новой подложки

<img src="data:;base64,» />
Полный размер

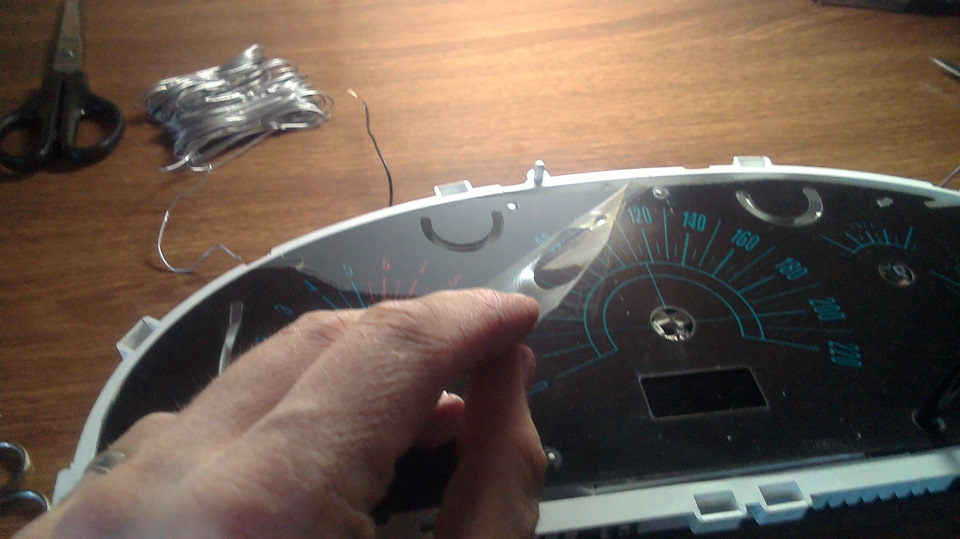

Не забываем про защитную пленку.

————————————

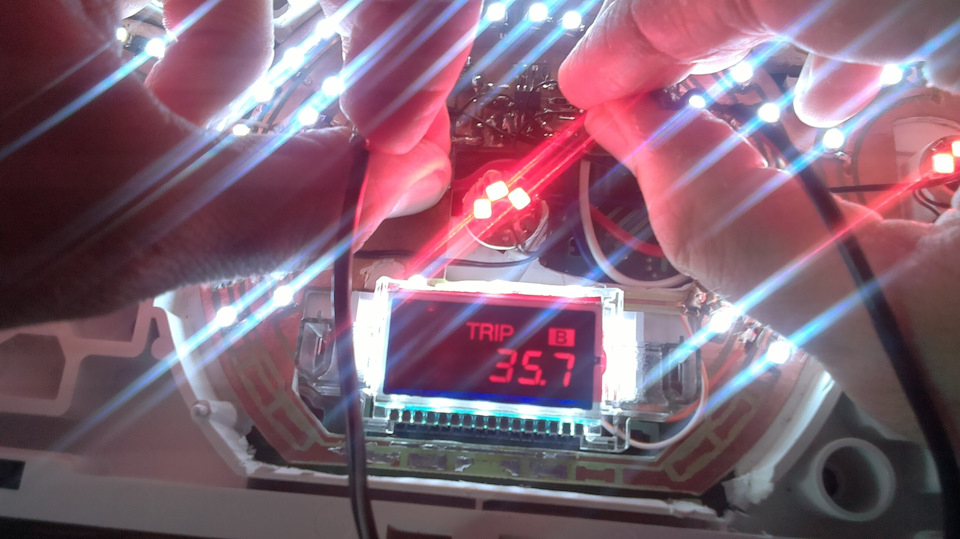

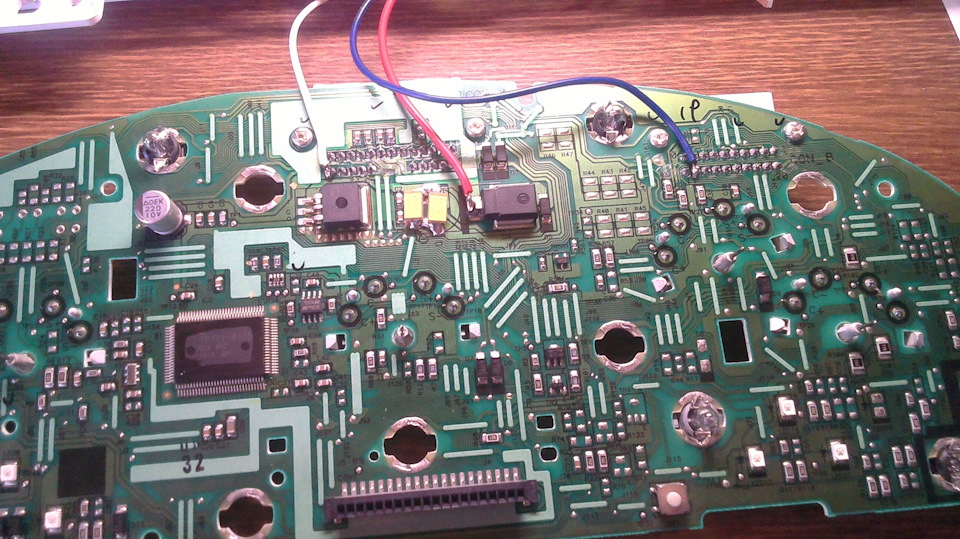

Распайка к родной плате и проверка

<img src="data:;base64,» />
Полный размер
распайка



<img src="data:;base64,» />
Полный размер

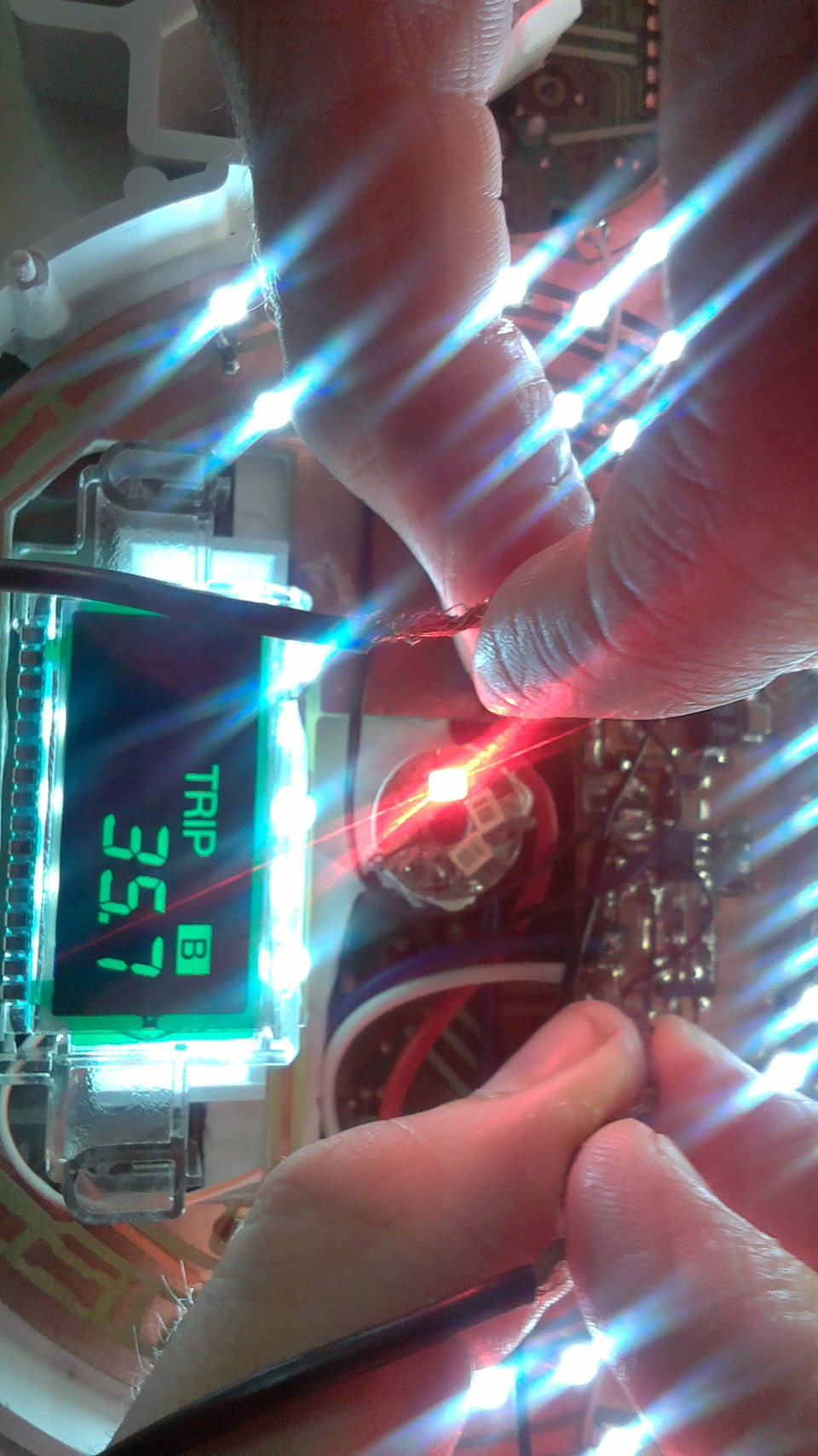

проверка

Все работает ))))
—————————————-
Далее замута с кнопкой яркости, чтоб без лишних ДЫР!
Разработчик платы указал именно за этот способ.

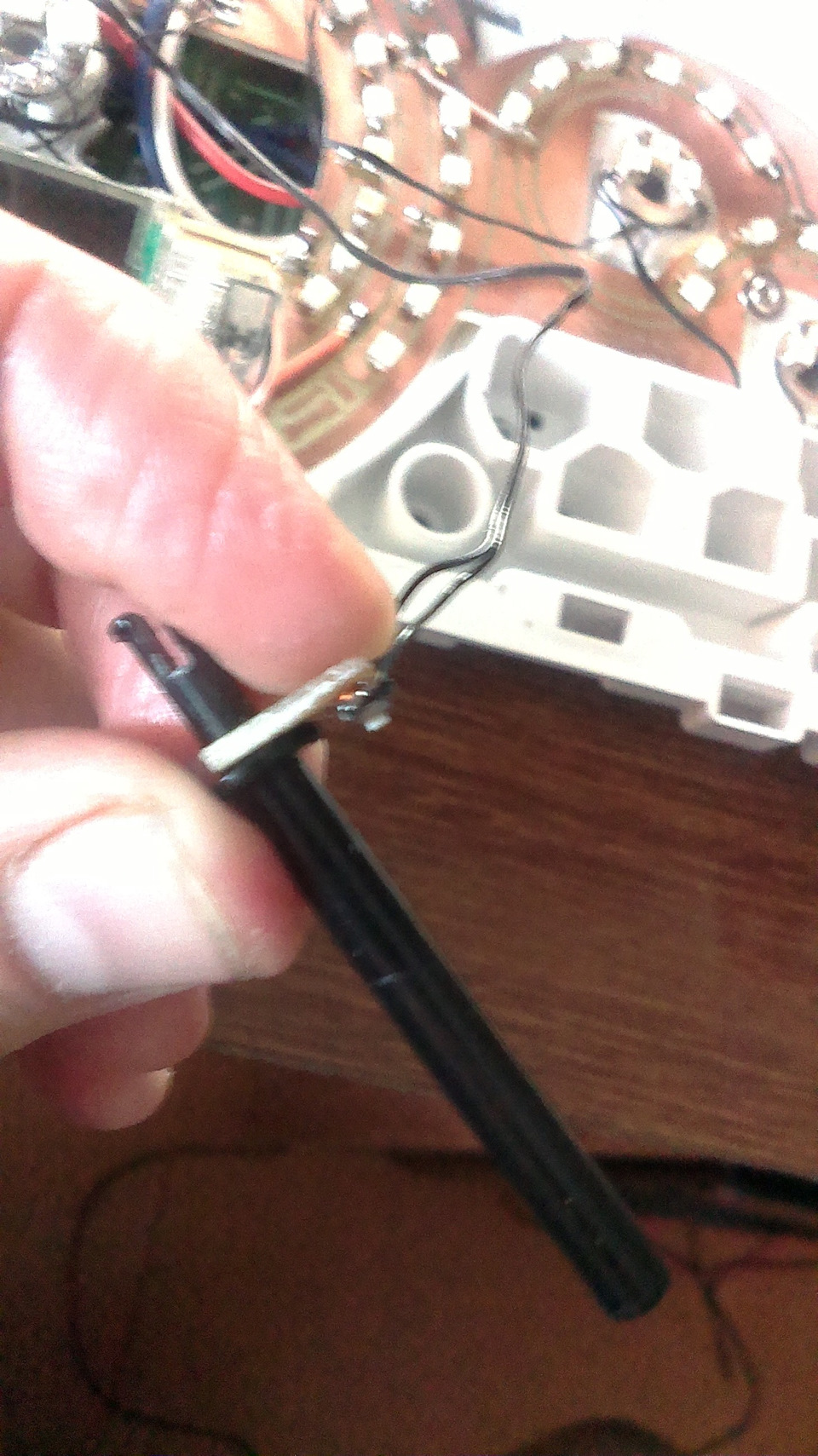

Шток одометра при толкании «вниз» листает пробеги, делаем, чтоб этим штоком можно было регулировать яркость панели движением штока «на себя», типа вытаскиванием.

<img src="data:;base64,» />
Полный размер

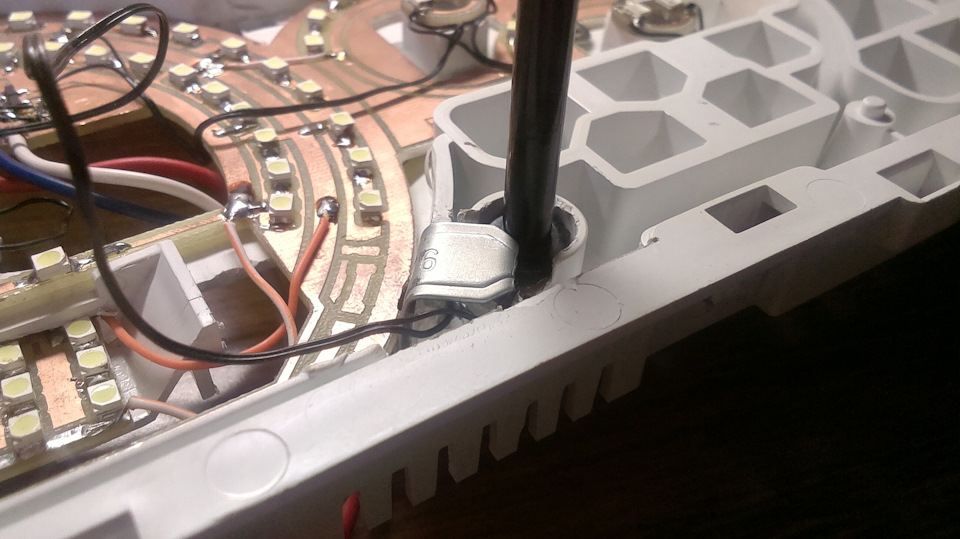

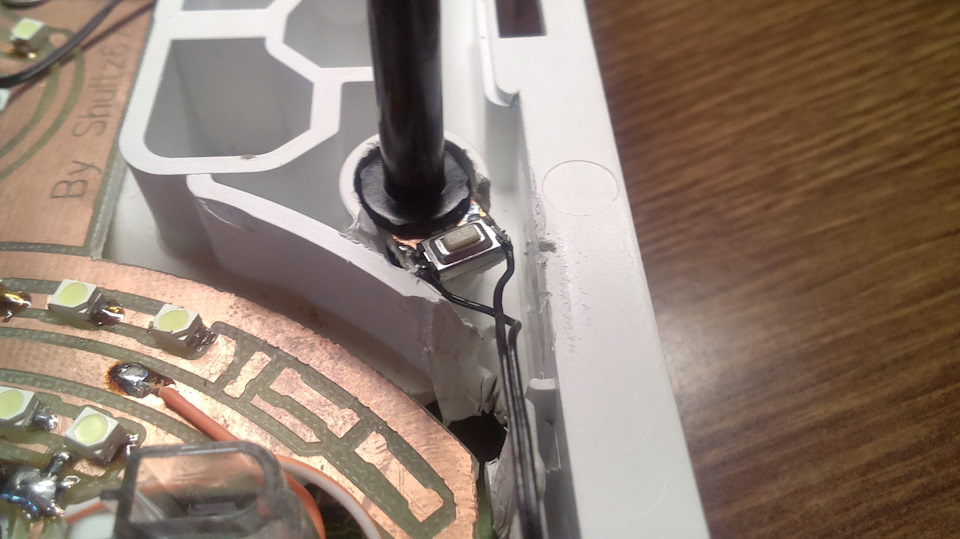

Устанавливаем плату под юбку штока

Клеим и прокалываем насквозь раскаленной иглой, фиксирую плату типа штифтом, чтоб плата не съезжала вниз при движении штока одометра «на себя», лишнее иглы откусываем.

<img src="data:;base64,» />
Полный размер
Клеим и покалываем

Устанавливаем шток на свое место и фиксируем.

<img src="data:;base64,» />
Полный размер
Шток одометра на своем месте, только уже с кнопкой под обратное действие.

Для нажатия на кнопку мутим вот такой язычок.

<img src="data:;base64,» />
Полный размер
язычок нажатия кнопки

Вот он нам и будет нажимать на кнопку при вытаскивании штока.
—————————————-

Далее сборка обновленной панели в обратной последовательности, устанавливая новые элементы.

Устанавливаем линзу.

<img src="data:;base64,» />
Полный размер
линза

Надеваем маску на панель.

<img src="data:;base64,» />
Полный размер
маска

Устанавливаем стрелки.

<img src="data:;base64,» />
Полный размер
Стрелки

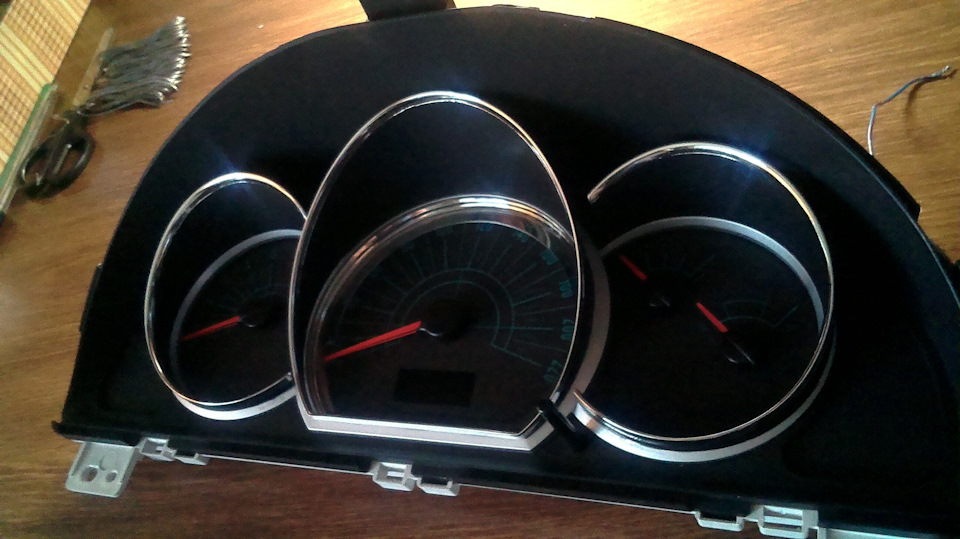

И для полного счастья, устанавливаем именитые 3D кольца от Satuner Pandora Studio.

<img src="data:;base64,» />
Полный размер
3D кольца



<img src="data:;base64,» />
Полный размер
3D кольца

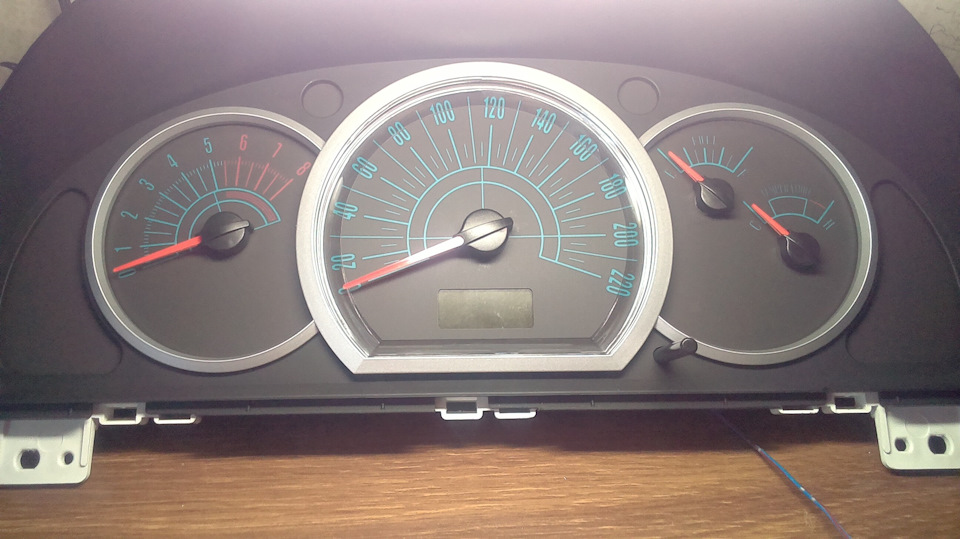

С ними панель приобрела ретро-стиль в современном исполнении!
Качество изготовления колец отличное.
Сидят в панели как с завода!
—————————————————

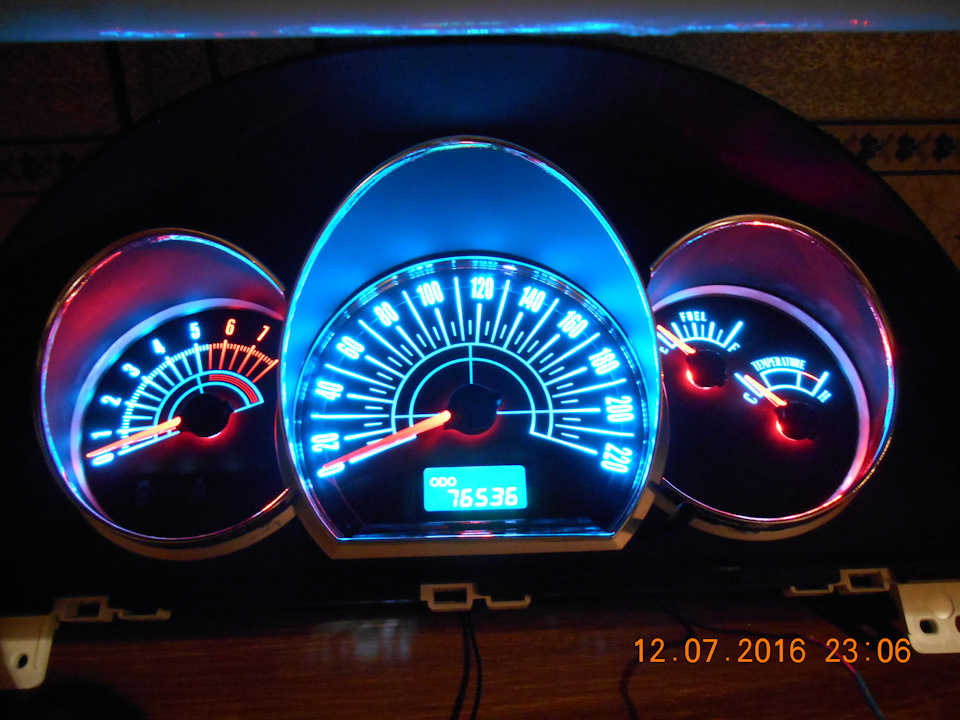

После сборки подключаем панель к питанию и получаем красотищу! ))))

<img src="data:;base64,» />
Полный размер

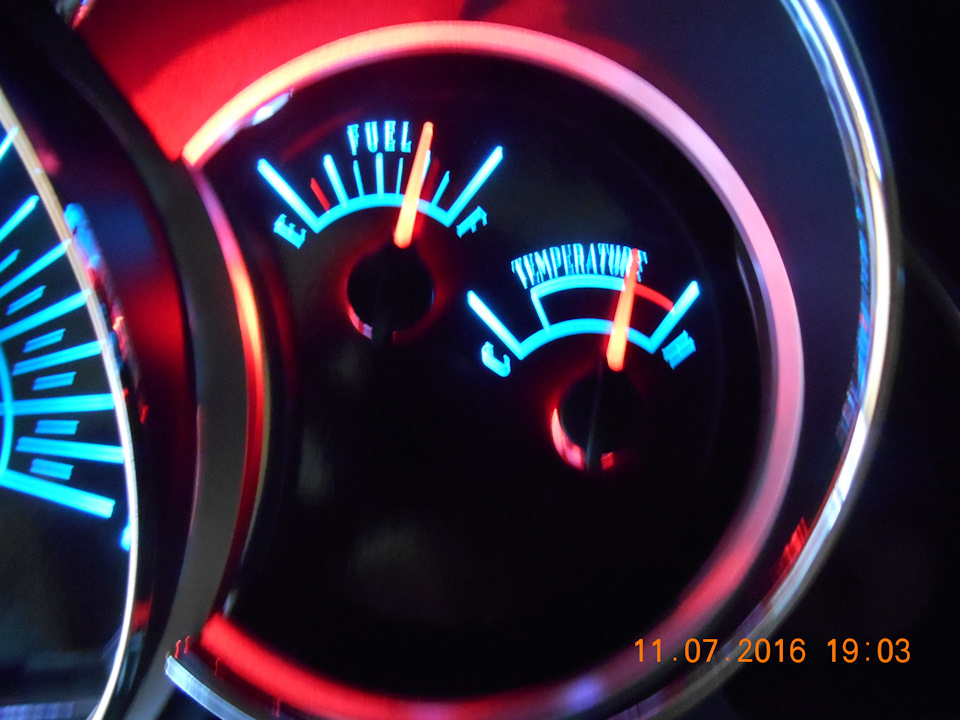

топливо и ТОЖ



<img src="data:;base64,» />
Полный размер

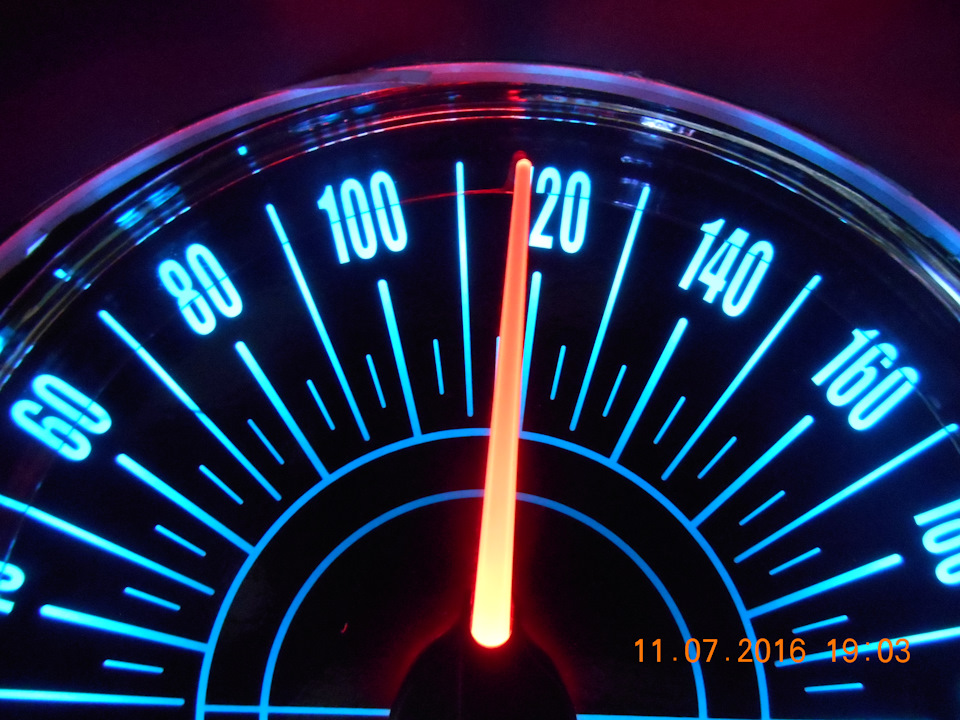

Спидометр

Ну и… видео ))))



—————————————————

Спасибо за минутку внимания)))
